Чаще всего резьбовые втулки изготавливают из легированных и углеродистых сталей, латуни, бронзы или алюминиевых сплавов. Выбор материала напрямую зависит от условий эксплуатации: для агрессивных сред подходят нержавеющие стали, для высоких температур — жаропрочные сплавы, а для электротехнических узлов — диэлектрические полимеры с металлической резьбовой вставкой. Особняком стоят бронзовые втулки, которые используют в парax трения для снижения износа стального винта.

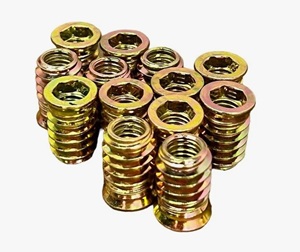

Конструктивно различают два основных типа: наружные (вворачиваемые) и внутренние (запрессовываемые или вклеиваемые). Наружные втулки имеют внешнюю резьбу и служат для наращивания длины резьбового соединения или восстановления повреждённых отверстий. Внутренние же втулки снабжены резьбой по внутреннему диаметру и используются в качестве сменных резьбовых гнёзд в корпусах из мягких металлов, пластика или дерева. Например, в мебельной фурнитуре именно такие втулки позволяют многократно закручивать и выкручивать шурупы, не разрушая древесно-стружечную плиту.
Особого внимания заслуживают так называемые ремонтные резьбовые втулки, или спиральные вставки. Они выполнены из проволоки ромбического сечения, свёрнутой в пружину. После установки в просверленное и доработанное отверстие такая втулка образует новую резьбу повышенной прочности. Её уникальность в том, что она перераспределяет нагрузку по всей длине контакта, предотвращая срыв витков. Это незаменимое решение для восстановления алюминиевых блоков двигателей, компрессоров и корпусов редукторов.
Стандартизация резьбовых втулок — важнейший аспект производства. На территории постсоветского пространства действуют нормативы гост, которые регламентируют шаги метрической резьбы, допуски на форму и расположение поверхностей. Так, гост 24705-81 задаёт основные параметры метрической резьбы, а гост 9150-81 — профили резьб. В европейской промышленности распространены стандарты дин (din), а в американской — унифицированная резьба (unc/unf). Знание этих стандартов необходимо инженеру при подборе втулки для импортного оборудования.
Технология производства резьбовых втулок включает несколько этапов. Сначала на токарном или токарно-револьверном станке вытачивают заготовку из прутка. Затем нарезают наружную резьбу резцом или плашкой, либо внутреннюю — метчиком. Для массового производства используют холодную штамповку с последующим накатыванием резьбы: этот метод повышает прочность детали за счёт упрочнения металла. Критически важна точность соосности внутреннего и наружного отверстия — даже отклонение в несколько сотых миллиметра приведёт к биению и быстрому разрушению соединения.
Как правильно установить резьбовую втулку? В зависимости от типа существуют разные методики. Для вкручиваемой наружной втулки необходимо предварительно рассверлить отверстие в корпусе до нужного диаметра, нарезать резьбу, а затем законтрить втулку стопорным винтом или кернением. Внутренние гладкие втулки (под последующее нарезание резьбы) запрессовывают прессом с усилием, указанным в технической документации. Перед установкой обязательна очистка посадочного места от масла и пыли, а при работе с хрупкими материалами — использование фиксатора резьбы (анаэробного герметика).
Нельзя игнорировать и такое понятие, как момент затяжки. Перегрузка резьбовой втулки приводит к пластической деформации витков, а недотяжка — к самоотвинчиванию под действием вибрации. Поэтому для ответственных соединений применяют динамометрические ключи. Например, для стальной втулки м8 с шагом 1,25 мм рекомендуемый момент составляет 20–25 н·м при условии, что корпус выполнен из серого чугуна. Для латунных втулок этот параметр снижается вдвое.
Помимо механической функции, резьбовые втулки часто выполняют роль уплотнительных элементов. Комбинированные изделия с резиновыми кольцами или фторопластовым покрытием используются в гидравлических и пневматических системах. Здесь резьба обеспечивает стягивание, а гладкая часть втулки с уплотнителем предотвращает утечку среды. Такие решения можно встретить в насосах, клапанах и регуляторах давления.
Ремонт оборудования с помощью резьбовых втулок — экономически оправданный метод. Вместо замены дорогостоящего корпуса или плиты достаточно рассверлить повреждённое отверстие до большего диаметра, вкрутить ремонтную втулку и получить резьбу исходного размера. Например, при срыве резьбы под свечу зажигания в головке блока цилиндров автомобиля устанавливают специальную втулку с мелким шагом, которая прослужит не меньше, чем оригинальный алюминий. Стоимость такой втулки в десятки раз ниже цены новой головки.
Ошибки при использовании резьбовых втулок чаще всего связаны с неправильным выбором длины. Слишком короткая втулка не обеспечит необходимую площадь контакта, и резьба вырвет при первой же нагрузке. Слишком длинная может упереться в дно глухого отверстия, создав опасное напряжение в корпусе. Золотое правило: рабочая длина втулки должна составлять не менее 1,5 диаметра резьбы для стали и 2 диаметров для чугуна или алюминия.
Хранение и маркировка резьбовых втулок также имеют свои особенности. Изделия следует беречь от коррозии: стальные втулки поставляют законсервированными индустриальным маслом или с цинковым покрытием. На заводской упаковке обязательно указывают номинальный диаметр, шаг резьбы, класс точности и материал. Для домашней мастерской достаточно органайзера с раздельными ячейками, так как даже одна перепутанная втулка м10 с шагом 1,5 мм и м10 с шагом 1,25 мм может привести к поломке метчика или срыву резьбы.
В заключение стоит отметить, что резьбовая втулка — это не просто метиз, а продуманное инженерное решение. Её грамотный подбор и установка напрямую влияют на долговечность и безопасность работы механизма. Современная промышленность выпускает сотни типоразмеров этих деталей: от крошечных втулок м2 для оптики до гигантских м100 для элементов металлургического оборудования. Понимание их устройства, свойств материалов и правил монтажа позволяет не только успешно ремонтировать старые узлы, но и создавать новые, более надёжные конструкции без лишних затрат на толстостенные корпуса и дорогие сплавы. Именно эта незаметная деталь часто является тем самым слабым звеном, укрепив которое, вы получаете машину или прибор, работающий без отказов долгие годы.
